ДІЮЧІ НОРМАТИВНІ ДОКУМЕНТИ В ЕЛЕКТРОТЕХНИЦІ

ДОДАТОК А

ДІЮЧІ НОРМАТИВНІ ДОКУМЕНТИ В ЕЛЕКТРОТЕХНІЦІ

29.020 Загальна електротехніка

ДСТУ 2267-93 Вироби електротехнічні. Терміни та визначення.

ДСТУ 2313-93 Електроприводи. Терміни та визначення.

ДСТУ 2815-94 Електричні й магнітні кола та пристрої. Терміни та визначення.

ДСТУ 2843-94 Електротехніка. Основні поняття. Терміни та визначення.

ДСТУ 3122-95 Установки для компенсації реактивної потужності конденсаторні. Терміни та визначення.

ДСТУ 3466-96 Якість електричної енергії. Терміни та визначення.

ДСТУ 3886-99 Енергозбереження. Системи електроприводу. Методи аналізу та вибору.

ДСТУ ІЕС 60521-2001 Лічильники електроенергії змінного струму класів точності 0,5; 1,0; 2,0.

ДСТУ ІЕС 60695-1-1-2002 Випробування на пожежну небезпеку електротехнічних виробів. Частина 1.1. Настанови щодо оцінювання пожежної небезпеки. Загальні положення.

ДСТУ ІЕС 60695-2-2-2002 Випробування на пожежну небезпеку електротехнічних виробів. Частина 2. Методи випробувань.

29.030 Магнітні матеріали

ДСТУ 2725-94 Матеріали магнітні. Терміни та визначення.

ДСТУ 3095-95 Вироби із феритів та магнітодіелектриків. Терміни та визначення.

29.035 Ізоляційні матеріали

ДСТУ ІЕС 343-97 Матеріали електроізоляційні тверді. Методи визначення витривалості до руйнування поверхневими розрядами.

ДСТУ 3545-97 Матеріали електроізоляційні тверді. Методи вимірювання електричного опору та питомого електричного опору за підвищених температур.

ДСТУ 3646-97 Покриття ізоляційне слюсарно-монтажного інструменту і пристроїв, що використовуються в електроустановках до 1000 В. Загальні технічні умови.

ДСТУ 2106-92 Картон електроізоляційний. Методи визначення стисливості під тиском.

ДСТУ 2183-93 Картон електроізоляційний. Методи визначення електричної міцності і стійкості до впливу випробної напруги.

ДСТУ 3405-96 Папір конденсаторний. Метод визначення електричної міцності і стійкості до впливу випробної напруги.

ДСТУ 3467-96 Папір конденсаторний. Загальні технічні умови.

29.060 Електричні проводи та кабелі

ДСТУ ІЕС 60227-1-2002 Кабелі із полівінілхлоридною ізоляцією на номінальну напругу 450 – 750 В включно. Частина 1. Загальні вимоги.

ДСТУ ІЕС 60245-4-2002 Кабелі з гумовою ізоляцією на номінальну напругу 450 – 750 В включно. Частина 4. Шнури та гнучкі кабелі.

ДСТУ ІЕС 60754-1-2002 Випробування на гази, які виділяються під час згоряння матеріалів кабелів. Частина 1. Визначення кількості галогеноводнів.

ДСТУ ІЕС 60811-4-2-2002 Проводи та кабелі електричні. Загальні методи випробування матеріалів ізоляції та оболонок електричних кабелів. Частина 4.2. Спеціалізовані методи випробувань поліетиленових та поліпропіленових композицій.

ДСТУ ІЕС 60811-5-1-2002 Проводи та кабелі електричні. Загальні методи випробувань матеріалів ізоляції та оболонок електричних кабелів. Частина 5.1. Спеціальні методи випробувань заповнювальних компаундів.

29.080 Ізоляція

ДСТУ 3398-96 Машини електричні обертові. Ізоляція. Норми та методи випробувань.

ДСТУ 2202-93 Ізолятори лінійні штирьові фарфорові та скляні на напругу 1 – 35 кВ. Загальні технічні умови.

ДСТУ 2203-93 Ізолятори лінійні підвісні тарілчасті. Загальні технічні умови.

ДСТУ 2648-94 Ізолятори електротехнічні. Терміни та визначення.

ДСТУ 2871-94 Система показників якості продукції. Ізолятори лінійні. Номенклатура показників.

ДСТУ 3347-96 Ізолятори опорні фарфорові на напругу понад 1000 В. Загальні технічні умови.

ДСТУ 3407-96 Ізолятори лінійні штирові. Фарфорові та скляні на напругу до 1000 В. Загальні технічні умови.

29.120 Електротехнічна арматура

ДСТУ EN 50086-2-1-2002 Системи кабелепроводів для електроустановок. Частина 2.1. Додаткові вимоги до жорстких труб для кабелепроводів.

ДСТУ EN 50086-2-2-2002 Системи кабелепроводів для електроустановок. Частина 2.2. Додаткові вимоги до гнучких труб для кабелепроводів.

ДСТУ 2971-94 Агрегатні комплекси приладів і засобів автоматизації. З’єднувачі прямокутні РПП. Типи. Основні розміри. Технічні умови.

ДСТУ 3857-99 Арматура лінійна. Терміни та визначення.

ДСТУ 3-12-138-96 Затискачі набірні контактні. Загальні технічні умови.

ДСТУ 2290093 Контакти електричні. Терміни та визначення.

ДСТУ 2304-93 Апарати комутаційні електричні. Вимикачі, перемикачі. Терміни та визначення.

ДСТУ 3325-95 Вимикачі автоматичні низьковольтні. Загальні технічні умови.

ДСТУ 3349-96 Вимикачі (перемикачі) шляхові безконтактні. Загальні технічні умови.

ДСТУ 3-12-102-96 Вимикачі (перемикачі) типу “тумблер”. Загальні технічні умови.

ДСТУ 3786-98 Запобіжники топкі. Терміни та визначення.

ДСТУ ІЕС 60127-1-2001 Запобіжники плавкі мініатюрні. Частина 1. Загальні технічні вимоги до плавких вставок.

ДСТУ EN 60127-2-2002 Запобіжники плавкі мініатюрні. Частина 2. Вставки патронні плавкі.

ДСТУ EN 60127-3-2002 Запобіжники плавкі мініатюрні. Частина 3. Субмініатюрні плавкі вставки.

ДСТУ 60127-4-2002 Запобіжники плавкі мініатюрні. Частина 4. Універсальні модульні плавкі вставки.

ДСТУ ІЕС 60269 1 2001 Запобіжники плавкі низьковольтні. Частина 1. Загальні технічні вимоги.

ДСТУ ІЕС 60269 2 2001 Запобіжники плавкі низьковольтні. Частина 2. Додаткові вимоги до плавких запобіжників промислового призначення.

ДСТУ 60269 3 2001 Запобіжники плавкі низьковольтні. Частина 3. Додаткові вимоги до плавких запобіжників, переважно для побутового призначення.

ДСТУ 2936-94 Реле електричні. Терміни та визначення.

29.130 Комутаційна апаратура та апаратура керування

ДСТУ 2304-93 Апарати комутаційні електричні. Вимикачі, перемикачі. Терміни та визначення.

ДСТУ 2848-94 Апарати комутаційні електричні. Основні поняття. Терміни та визначення.

ДСТУ 2817-97 Система стандартів безпеки праці. Апарати електричні комутаційні на напругу до 1000 В. Вимоги безпеки.

ДСТУ 2846-94 Контакти електромагнітні низьковольтні. Загальні технічні умови.

ДСТУ 3020-95 Апарати комутаційні низьковольтні. Загальні технічні умови.

29.140 Лампи та відповідне обладнання

ДСТУ 3623-97 Лампи електричні. Терміни та визначення.

ДСТУ ІЕС 61547-2001 Електромагнітна сумісність. Обладнання для загального освітлення. Вимоги до несприйнятливості.

ДСТУ 4027-2001 Лампи електричні. Перевищення температури цоколів ламп. Методика визначення.

ДСТУ ІЕС 60064-2001 Лампи розжарювання вольфрамові загального освітлення побутового та аналогічного призначення. Вимоги до робочих характеристик.

ДСТУ ІЕС 60081-2001 Лампи люмінесцентні двоцокольні. Експлуатаційні вимоги.

ДСТУ EN 60662-2001 Лампи натрієві високого тиску.

ДСТУ ІЕС 60901-2001 Лампи люмінесцентні одноцокольні. Вимоги до робочих характеристик.

ДСТУ ІЕС 60968-2001 Лампи з вмонтованим пускорегулювальним пристроєм для загального освітлення. Вимоги безпеки.

ДСТУ ІЕС 60598-1-2002 Світильники. Частина 1. Загальні вимоги й випробування.

ДСТУ ІЕС 60598-2-1-2002 Світильники. Частина 2. Окремі вимоги. Розділ 1. Світильники стаціонарні загального призначення.

ДСТУ ІЕС 60598-2-3-2002 Світильники. Частина 2. Окремі вимоги. Розділ 3. Світильники для освітлення вулиць і доріг.

ДСТУ ІЕС 60598-2-4-2002 Світильники. Частина 2. Окремі вимоги. Розділ 4. Світильники переносні загального призначення.

ДСТУ ІЕС 60598-2-5-2002 Світильники. Частина 2. Окремі вимоги. Розділ 5. Прожектори заливного світла.

29.160 Обертові електричні машини

ДСТУ 2286-93 Машини обертові. Терміни та визначення.

ДСТУ 2714-94 Машини електричні обертові. Монтаж великих машин. Загальні вимоги.

ДСТУ 2910-94 Машини обертові. Пожежна безпека. Методи експериментального визначення імовірності виникнення пожежі.

ДСТУ 3398-96 Машини електричні обертові. Ізоляція. Норми та методи випробувань.

ДСТУ 3788-98 Обертові електричні машини. Елементи конструкційні, магнітні та електричні. Терміни та визначення.

ДСТУ 3804-98 Обертові електричні машини. Системи охолодження, види захисту від зовнішнього середовища, випробування та експлуатація. Терміни та визначення.

ДСТУ 3827-98 Обертові електричні машини. Характеристики машин. Терміни та визначення.

ДСТУ 3494-96 Електроприводи регульовані для верстатобудування та робототехніки. Загальні технічні вимоги.

ДСТУ 3595-97 Електроприводи змінного струму загального призначення. Загальні технічні вимоги.

ДСТУ 3602-97 Електроприводи постійного струму загального призначення. Загальні технічні вимоги.

ДСТУ 3638-97 Електроприводи асинхронні побутові. Загальні технічні вимоги.

ДСТУ 2331-93 Машини електричні асинхронні потужністю до 400 кВт включно. Двигуни. Вимоги безпеки та методи випробувань.

ДСТУ 2365-94 Машини електричні асинхронні потужністю до 400 кВт включно. Двигуни. Загальні технічні вимоги.

ДСТУ 2649-94 Електродвигуни асинхронні заглиблині. Загальні технічні вимоги.

ДСТУ 3428-96 Електродвигуни асинхронні занурювальні водонаповнені. Загальні технічні вимоги.

29.180 Трансформатори. Електричні реактори

ДСТУ 2976-95 Трансформатори струму та напруги. Терміни та визначення.

ДСТУ 3076-95 Трансформатори силові сухі. Технічні вимоги.

ДСТУ 3225-95 Розділові трансформатори і безпечні розділові трансформатори. Технічні вимоги.

ДСТУ 3270-95 Трансформатори силові. Терміни та визначення.

ДСТУ 3338-96 Трансформатори силові. Методи вимірювань характеристик часткових розрядів під час випробувань напругою промислової частоти.

ДСТУ 3424-96 Трансформатори силові. Методи випробувань на стійкість під час короткого замикання.

ДСТУ 3645-97 Трансформатори силові. Допустимі перевищення температури та методи випробування на нагрівання.

ДСТУ 3399-96 Підстанції трансформаторні комплектні потужністю від 25 до 2500 кВа на напругу до 10 кВ. Загальні технічні умови

Енергоощадження

ДСТУ 2339-94 Енергоощадження. Основні положення.

ДСТУ 2420-94 Енергоощадження. Терміни та визначення.

ДСТУ 2275-94 Енергоощадження. Нетрадиційні та поновлювальні джерела енергії. Терміни та визначення.

ДСТУ 2155-93 Енергоощадження. Методи визначення економічної ефективності заходів по енергоощадженню.

ДСТУ 2804-94 Енергобаланс промислового підприємства. Загальні положення. Терміни та визначення.

ДСТУ 3581-97 Енергоощадження. Методи визначення теплоти згоряння палива. Загальні положення.

ДОДАТОК Б

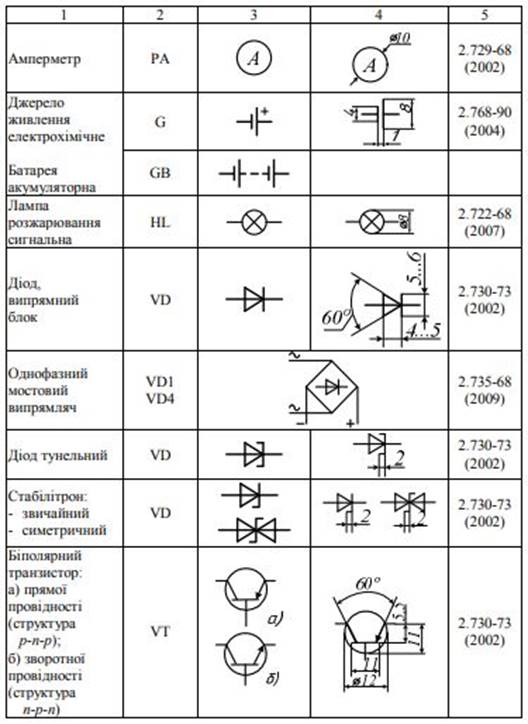

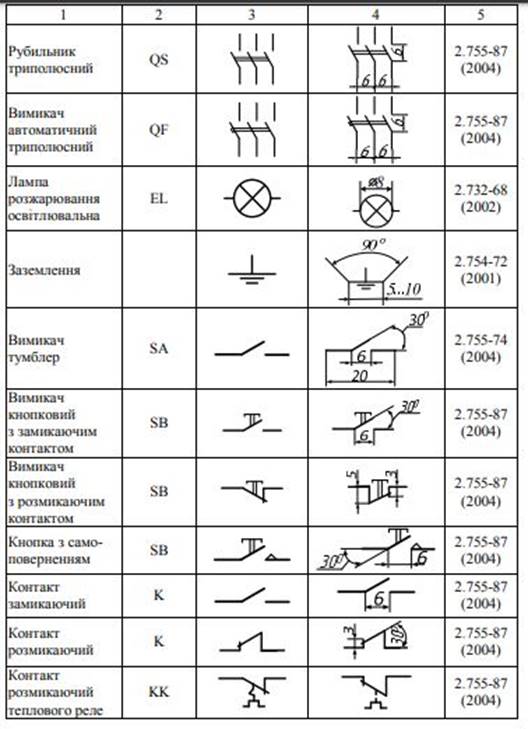

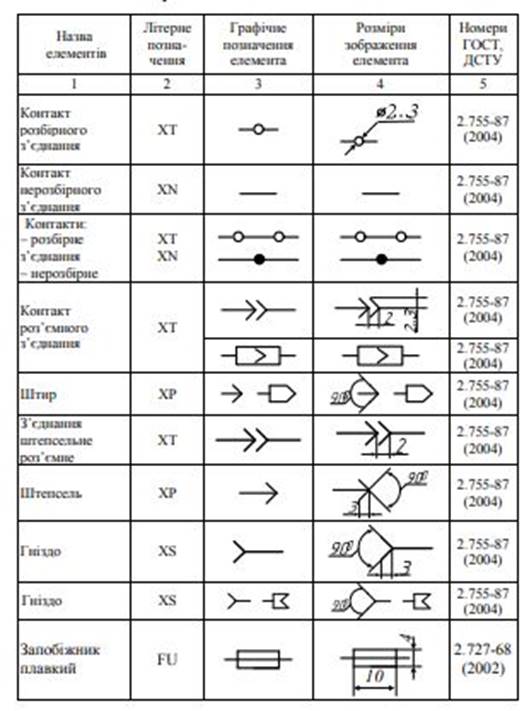

Умовні графічні позначення і розміри елементів

ДОДАТОК В

Кліматичне виконання електрообладнання

Згідно з ГОСТ 15150–69 кліматичними факторами зовнішнього середовища є температура, вологість повітря, тиск повітря чи газу (висота над рівнем моря), сонячна радіація, дощ, вітер, пил (зокрема сніговий), різкі зміни температури, соляний туман, іній, гідростатичний тиск води, дія плісеневих грибів, вміст у повітрі корозійно-активних агентів. Розрізняють нормальні, номінальні, робочі та граничні значення кліматичних факторів. У кінці марок електротехнічних виробів проставляють літери і цифри, що позначають кліматичне виконання і категорію розміщення виробу.(табл.1.)

Позначення кліматичних виконань електротехнічних виробів

Таблиця 1

ДОДАТОК Г

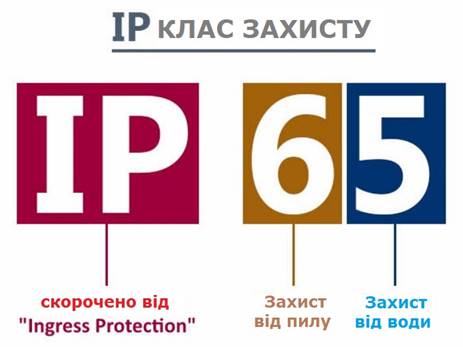

Виконання електрообладнання за захищеністю

Відповідно до ГОСТ 14254-96 на оболонках виробів або табличках з паспортними даними проставляють літери ІР та дві цифри, наприклад, ІР23, ІР54 тощо (за необхідності після двох цифр можуть проставлятися одна чи дві додаткові літери).

Перша цифра вказує на ступінь захисту персоналу від дотику до струмопровідних і рухомих частин обладнання під оболонкою, а також від потрапляння твердих сторонніх предметів, друга – ступінь захисту електрообладнання від потрапляння води під оболонку.

На першому місці після літер ІР можуть стояти такі умовні цифрові позначення:

0 – відсутній захист персоналу від випадкового дотику до струмопровідних чи рухомих частин, що знаходяться під оболонкою, а також обладнання від потрапляння твердих сторонніх тіл;

1 – захист від випадкового дотику великої ділянки поверхні людського тіла до струмопровідних та рухомих частин, що знаходяться під оболонкою, та захист обладнання від потрапляння під оболонку твердих тіл, діаметр яких перевищує 52,5 мм;

2 – захист від випадкового дотику пальців до струмопровідних чи рухомих частин, що знаходяться під оболонкою, і захист обладнання від потрапляння твердих сторонніх тіл діаметром не менше 12,5 мм;

3 – захист від зіткнення інструменту, дроту чи інших подібних предметів товщиною понад 2,5 мм з струмопровідними або рухомими частинами, що знаходяться під оболонкою, і захист обладнання від потрапляння дрібних твердих сторонніх предметів діаметром не менше 2,5 мм;

4 – захист від зіткнення інструменту, дроту чи інших подібних предметів товщиною понад 1 мм зі струмопровідними частинами, що знаходяться під оболонкою, захист обладнання від потрапляння дрібних твердих сторонніх тіл товщиною понад 1 мм;

5 – повний захист персоналу від випадкового дотику до струмопровідних чи рухомих частин, що знаходяться під оболонкою, і захист обладнання від шкідливих відкладень пилу;

6 – повний захист персоналу від випадкового дотику до струмопровідних чи рухомих частин, що знаходяться під оболонкою, і повний захист обладнання від потрапляння пилу.

Друга цифра розшифровується так:

0 – обладнання, не захищене від проникнення води всередину оболонки;

1 – захист від крапель сконденсованої води. Краплі сконденсованої води, що падають вертикально на оболонку, не мають шкідливо діяти на обладнання, що знаходиться під оболонкою;

2 – захист від крапель води, що падають на оболонку, нахилену під кутом 15° до вертикалі. Краплі не мають шкідливо діяти на обладнання, що знаходиться під оболонкою;

3 – захист від дощу. Дощ, що падає на оболонку, нахилену під кутом не більше 60° до вертикалі, не має шкідливо діяти на обладнання, що знаходиться під оболонкою;

4 – захист від бризок, що падають під будь-яким кутом. Бризки не мають шкідливо діяти на обладнання, що знаходиться під оболонкою;

5 – захист від струменів води. Водою із брандспойта з насадкою поливають оболонку за умов, що зазначені в стандартах чи технічних умовах на окремі види електрообладнання. При цьому вода не має шкідливо впливати на обладнання, що знаходиться під оболонкою;

6 – захист від впливів, характерних для палуби корабля (включаючи палубне водонепроникне обладнання). Під час заливання морською хвилею вода не має проникати під оболонку за умов, що зазначені в стандартах чи технічних умовах на окремі види електрообладнання;

7 – захист під час занурення у воду на час, передбачений стандартами або технічними умовами на окремі види електрообладнання. Вода не має проникати під оболонку;

8 – захист від необмежено тривалого занурення у воду під час тиску, що зазначений в стандарті чи технічних умовах на окремі види електрообладнання. Вода не має проникати під оболонку.
