2. ЕЛЕКТРОТЕХНОЛОГІЧНІ УСТАНОВКИ

2.6. Магнітна обробка матеріалів

2.6.1. Використання магнітного поля для очищення насіння

2.6.2. Електромагнітні машини для очищення насіння

2.6.3. Магнітна обробка води

2.6.1. Використання магнітного поля для очищення насіння

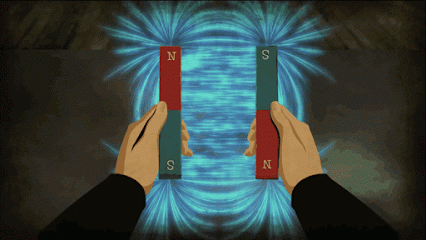

Магнітне поле – складова частина, „електромагнітного поля”, що є окремим видом матерії. Особливість магнітного поля проявляється в його механічному діянні лише на рухомі електричні заряди або на тіла, які мають магнітний момент, незалежно від того, рухаються вони чи ні. Джерелами магнітного поля є рухомі електричні заряди, наприклад, струм у провідниках. Магнітне поле пов’язане з електричним полем. Цей зв’язок проявляється в тому, що під час зміни одного з них виникає друге. Магнітне поле, що існує навколо магнічених тіл, зокрема й магнітів, спричиняються рухом електричних частинок, з яких складаються тіла (електронів, нуклонів).

У сільському господарстві магнітне поле застосовують для очищення насіння проса та багаторічних трав від насіння бур'янів, для видалення залізних предметів із кормів та з шлунку великої рогатої худоби, для магнітної обробки води тощо.

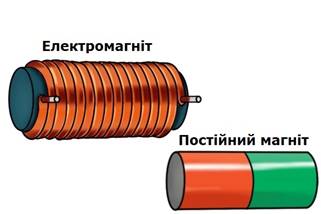

У перелічених вище процесах використовують електромагніти і постійні магніти.

Постійні магніти прості за конструкцією, дешеві, для них не потрібно джерел живлення. Однак їх магнітне поле з часом зменшується, а регулювання магнітної індукції пов'язане зі значними труднощами. Цих недоліків позбавлені електромагніти.

2.6.2. Електромагнітні машини для очищення насіння

Електростатична сепарація дозволяє розділяти частинки, що відрізняються провідністю, діелектричною проникністю, масою, розмірами, формою, фізико-хімічними властивостями поверхні. Електростатична сепарація заснована на різній поведінці частинок матеріалів, коли вони знаходяться під поляризуючою дією електричного поля. Як результат частинки різного складу заряджаються різною мірою за певних значень напруженості електричного поля, а також часу його дії і, як наслідок, по різному реагують на одночасно діючі на них електричні та інші сили, зокрема гравітаційні.

Для очищення насіння проса і багаторічних трав від насіння бур'янів використовують електромагнітний сепаратор. У магнітному сепараторі (рис. 2.6.1.) електромагніт використовують для очищення зерна від насіння бур’янів.

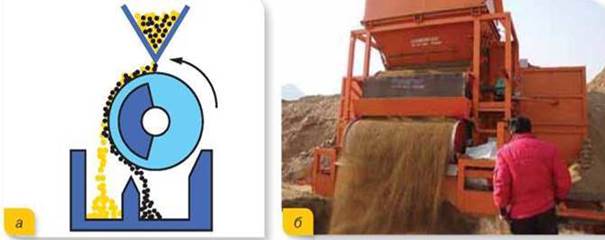

Рис 2.6.1. Магнітний сепаратор

а – схематичне зображення; б – зовнішній вигляд

поддерживается вашим браузером.

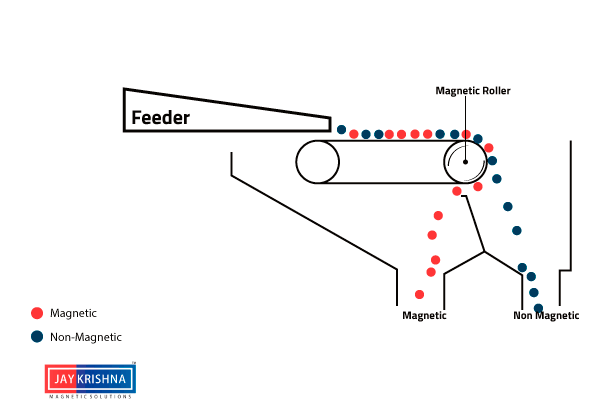

Магнітний сепаратор

Для цього в зерно додають дрібні залізні ошурки, які не прилипають до гладенької поверхні зерна, але прилипають до насіння бур’янів. З бункера зерно потрапляє на барабан, усередині якого є електромагніт. Коли барабан обертається, насінини бур’янів разом із залізними ошурками притягуються до нього, а зерно – ні. Завдяки цьому й відбувається очищення зерна.

Електромагніти є основними складовими частинами електромагнітних реле, які працюють за порівняно малих струмів, але дозволяють автоматично замикати та розмикати електричні кола з великими робочими значеннями сили струму.

2.6.3. Магнітна обробка води

Під час роботи електричних котлів на внутрішніх стінках у них відкладається накип. Для зменшення відкладання накипу застосовують магнітну обробку води. Для цього воду з невеликою швидкістю пропускають через апарат (рис. 2.6.3.), в якому чергується полярність магнітного поля.

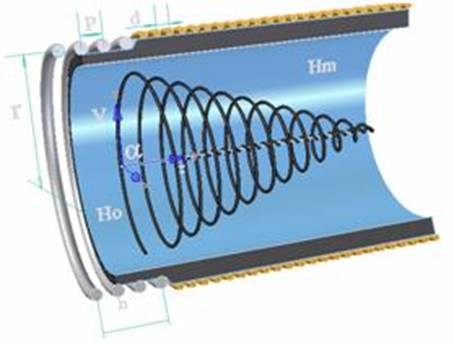

Рис. 2.6.2. Зміна траєкторії руху заряджених частинок у воді під дією магнітного поля

Фізичну суть магнітної обробки води. Під час пропускання води через магнітне поле, полярність якого змінюється, у воді утворюються центри кристалізації солей. Тому під час нагрівання такої води солі кристалізуються і випадають на дно котла. У необробленій у магнітному полі воді таких центрів кристалізації немає, тому створюються сприятливі умови для кристалізації солей на стінках котла.

Обробляти в магнітному полі воду потрібно безпосередньо перед подаванням її в котел, тому що утворені центри кристалізації нестійкі і поступово розпадаються.

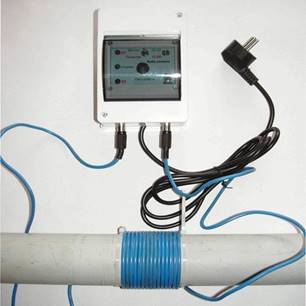

Рис. 2.6.3. Апарат для магнітної обробки води АМО-ВУМ-2 та АМО-ВУМ-3

"АМО-ВУМ-2", "АМО-ВУМ-3" – це уніфікований апарат магнітної обробки води, розроблений для запобігання утворенню накипу в середині теплообмінних апаратів і пов'язаних з цим непродуктивних витрат енергоносіїв. Перевагою цих установок перед існуючими аналогами, є уніфікація цих апаратів, можливість використовувати для широкого спектра трубопроводів – як металевих так і пластмасових, в інтервалі умовних проходів цих труб від 20 мм до 250 мм діамета. Такі апарати безпечні в експлуатації в специфічних умовах бойлерних і не викликають електромагнітних завад у приладах і відповідних трактах системи телемеханіки та управління котельних і бойлерних.

Загальна жорсткість оброблюваної води не має перевищувати 12 – 14 мг∙екв/л, а вміст солі – 1100 мг/л. Із зростанням жорсткості води ефективність магнітної обробки значно зменшується.

Швидкість води має бути 0,4 – 1 м/с, напруженість магнітного поля 120 – 150 кА/м.

Вода, оброблена в магнітному полі має й інші корисні властивості. Під час поливання такою водою підвищується енергія проростання і урожайність цукрового буряку, рису, гороху, овочів.

Питання для самоперевірки

1. В яких технологічних процесах використовують магнітні поля?

2. Який принцип дії магнітних сепараторів?

3. З якою метою і яким чином воду обробляють магнітним полем?
