1. Дисципліна, її завдання

Проєктування садово-паркових об’єктів (парків, садів, приватних ділянок, міських ландшафтних композицій) пов’язане із розробленням схем планування, креслень, фотоматеріалів, ескізів. Традиційними основними методами виконання цих робіт є креслення, малюнок, живопис, що виконуються вручну. З розвитком комп’ютерних технологій, розроблено чимало графічних програм різного призначення, зокрема програми для дво- і тривимірного моделювання з використанням анімації і візуалізації об’єктів. Не замінюючи та не підміняючи традиційні методи створення садово-паркових об’єктів і ландшафтних композицій, комп’ютерна графіка надає ландшафтному дизайнерові нові прогресивні можливості для реалізації його творчого потенціалу. Програми для ландшафтного дизайну бувають двох видів: графічні (CADсистеми – системи автоматизованого проєктування) і тривимірного моделювання з набором баз рослинних і ландшафтних форм (GIS-системи – геоінформаційні системи).

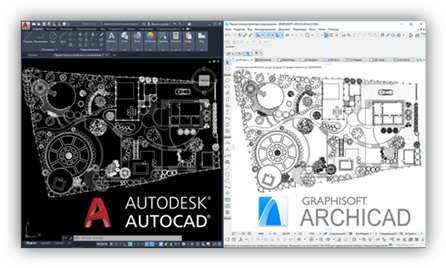

Графічні програми, такі як AutoCAD, ArchiCAD, призначені для креслення і є таким самим інструментом в руках дизайнера, як олівець і ручка. GIS-системи використовуються для тривимірного моделювання на останніх етапах проєктування, коли основна концепція ландшафтного проєкту вже розроблена.

2. Сучасні технології проєктування садово-паркових об’єктів

Програмні продукти, які доцільно використовувати для проєктування садовопаркових об’єктів:

֎ ArchiCAD, Garden Planner, Наш сад Рубін, Sierra Land Designer 3D, Realtime Landscaping Architect. Розглянемо коротко можливості цих програм.

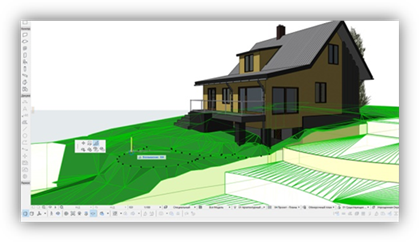

ArchiCAD – графічний програмний пакет САПР для архітекторів, ландшафтних дизайнерів, створено фірмою Graphisoft. Основною перевагою програми є природний взаємозв’язок між усіма частинами проєкту. BIM дозволяє працювати з усім проєктом водночас. Будь-які зміни, зроблені у одній частині проєкту, автоматично відбуваються в усіх інших частинах.

Garden Planner – комп’ютерна програма, яка дає змогу проєктувати садово-паркові об’єкти засобами двовимірної комп’ютерної графіки. Програма має простий у використанні графічний віконний інтерфейс. Головний інструмент – миша. Основна операція – перетягування. Програма має велику кількість вбудованих садово-паркових об’єктів: деревних і трав’яних рослин, малих архітектурних форм, будівель, огорож, покриттів, електромереж, комунікацій. За допомогою вбудованих інструментів можна створювати бібліотеки користувача (рослини, малі архітектурні форми тощо). План об’єкта масштабується. Під час роздрукування зберігається висока якість передачі кольору. Кінцевий результат можна експортувати в графічний формат BMP або JPEG. На жаль, програма не має можливостей формувати тривимірні плани, але її засобів цілком достатньо для ефективного створення ескізів, роздрібнених креслень, дендропланів, умовних позначень рослин.

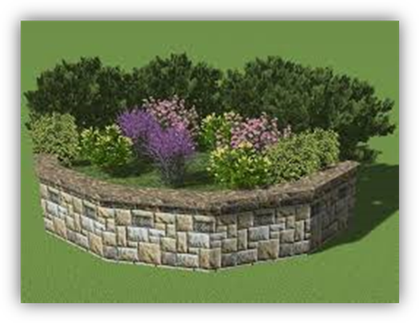

Наш Сад Рубін 9.0 – графічний редактор, якісний програмний продукт, орієнтований на ландшафтне проєктування та дизайн. Програма використовує реалістичні тривимірні моделі садово-паркових об’єктів і складається з чотирьох основних робочих модулів:

֎ 1) планувальник – дає змогу проєктувати різні елементи садово-паркового ландшафту (мощення, доріжки, об’єкти топіарного мистецтва, водні пристрої); ֎ 2) енциклопедія рослин – містить докладну інформацію про понад 15000 декоративних рослин з можливістю їх відбору (фільтрації) за 25 параметрами, також детальні річні таблиці агротехнічних операцій (частково ілюстрованих або доповнених анімацією); ֎ 3) фотоплан – дає змогу працювати з фотографічними зображеннями об’єктів ландшафтної архітектури, додати у проєкт фотографії реальних об’єктів (фонтанів, альтанок, будівель, різних покриттів) для створення ефекту повної реалістичності; ֎ 4) редактор ресурсів – дає змогу створювати власні тривимірні моделі і текстури і використовувати їх під час проєктування.

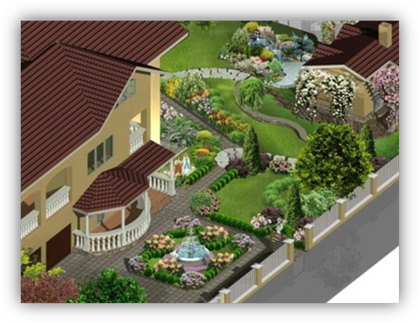

У цій програмі можна розробити проєкт садової ділянки або фрагмент місцевості з лінійними розмірами до 500 м, задати параметри геопластики, розмістити на плані будівлі та споруди, прокласти доріжки і водойми, розставити декоративні елементи і посадити рослини у вигляді солітерів, груп, живоплотів. Можливе використання як основи паперового носія (креслення, зробленого від руки) для скорочення часу проєктування. Створений проєкт легко коригується, його можна демонструвати у тривимірному зображенні з будь-якої точки перегляду в будь-який місяць року. Водночас налаштовується камера й освітлення. Також можна переглянути проєкт із прогнозом через кілька років. Для створеного проєкту автоматично розраховується його кошторис із докладною калькуляцією. Для готового проєкту можна зробити відеопрезентацію, план можна роздрукувати на принтері або послати замовнику через інтернет.

Sierra Land Designer – професійна програма для ландшафтного проєктування має доступний двомірний вид, багато можливостей щодо проєктування, відстані, площі. Містить велику базу рослин з можливістю додавання власних варіантів і фільтрацією за зонами і типами рослин. У програмі представлено широкий спектр елементів об’єктів проєктування: перголи, шпалери, ворота тощо. Стадії ландшафту можна простежити за порами року, а також переглянути вигляд обʼєкта проєктування під час сонячного освітлення у будь-яку годину дня.

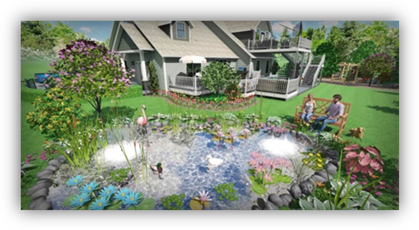

Realtime Landscaping Pro 5, Realtime Landscaping Architect – це ідеальний інструмент для проєктування садово-паркових об’єктів у 3D-вигляді. Програма оснащена прекрасною графікою, має сучасний інтерфейс і проста в управлінні. Програма містить велику бібліотеку об’єктів садово-паркового господарства – всього 16000, зокрема: 6700 видів вищих рослин і 3000 малих архітектурних форм. Realtime Landscaping Architect надає змогу створити відео ландшафтних проєктів. Також можна роздрукувати проєкт у повному кольорі. Працює на платформі Windows. Має графічний віконний інтерфейс.
